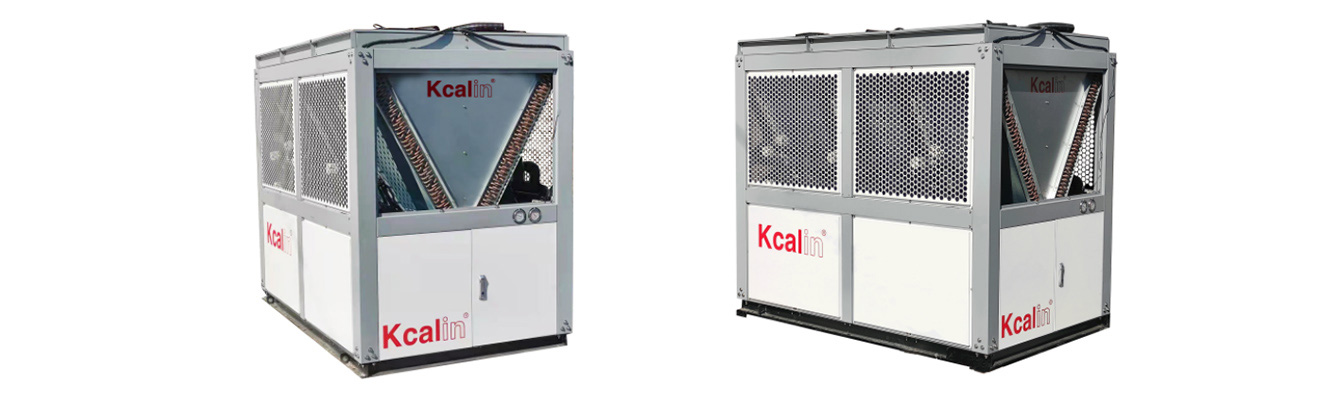

高效除霜柔性空氣源熱泵機組是與清華大學研發團隊合作的又一力作。其技術特點為高濕溫環境下的高效除霜、連續穩定供熱。適合南方濕冷地區制冷供熱，助力實現我國“30.60”雙碳國家戰略目標。
該產品采用防凍液作為熱泵系統的熱量運載介質，其合理利用所制取熱量在用戶側和能源側的協調分配，兼顧空氣源熱泵的除霜和制熱兩種需求，重霜時仍可連續穩定制熱運行，能滿足我國絕大部分地區的高效采暖需求(特別是長江流域地區)，是民用及商用建筑清潔能源、舒適供熱的優選解決方案。
1）專利系統
依據熱量時空調配原理設計的專利熱力系統及其控制方法（專利號：ZL 2018 2 0476877.1），既保障了用戶連續穩定的供熱需求，同時，又能保障機組結霜后能高效除霜。
2）除霜準確
實時測量機組運行時空氣源側取熱量變化情況，直接根據取熱量的衰減情況判斷結霜程度，大幅減少誤除霜的概率；另外，實時測量機組化霜熱量的變化情況，及時停止除霜，避免額外的熱量損失。
3）運行可靠
融霜時熱量調配不影響制冷劑系統的穩定連續運行，相比傳統逆向除霜或熱氣旁通除霜方式，壓縮機吸氣排氣壓力無變化，保障了壓縮機的連續穩定運行，大大提高了機組可靠性與運行壽命。
4）高效節能
制熱季節能效比高于我國能效標準限值；(正常供熱時，名義工況能效比為2.63；供熱季節能效比為3.30，符合規范JB/T 14077-2021《地板采暖用空氣源熱泵熱水機組》的限值要求)另外，該機組在易結霜地區工作時，冬季運行能耗可節省20%以上。
5）適用性廣
該系列機組運行溫度范圍：-20~43℃；機組設置有多重保護控制，-20℃室外環境溫度以上可安全可靠運行；可廣泛應用于我國長江黃河流域和華北大部分地區的工業與商用制冷制熱工程。
6）低噪聲
采用STS的時空分割多風機策略，機組總體噪聲得以很好控制，噪聲<57dB(A)，也消除了換向產生的高低壓沖擊聲。
| 產品型 | KLKQ-STS/S-60/16(I)R3 | KLKQ-STS/S-90/24(II)R3 | ||||
| 制冷 | 名義工況 （35℃） | 制冷量 | kW | 63 | 65 | |
| 輸入功率 | Kw/kW | 16 | 20 | |||
| COPc | kW | 3.94 | 3.25 | |||
| 制 熱 | 制定工況 （7℃/6℃） | 制熱量 | kW | 69 | 72 | |
| 輸入功率 | Kw/kW | 17 | 23 | |||
| COPh | kW | 4.06 | 3.13 | |||
| 融霜工況 （2℃/1℃） | 制熱量 | kW | 49 | 60 | ||
| 輸入功率 | kW | 16 | 23 | |||
| 名義工況 （-12℃/-14℃） | 制熱量 | kW | 48 | 53 | ||
| 輸入功率 | kW | 16 | 24 | |||
| 低溫工況 （-20℃） | 制熱量 | kW | 41 | 47 | ||
| 輸入功率 | kW | 16 | 25 | |||
| 融霜方式 | 綜合輪動除霜 | 綜合輪動除霜 | ||||
| 空氣側換熱器 | 風機 | 數量 | 個 | 6 | 4 | |
| 風量 | m3/h.個 | 6000 | 9000 | |||
| 功耗 | kW/個 | 0.28 | 0.68 | |||
| 名義水流量 | t/h | 10 | 12 | |||
| 水側阻力損失 | kPa | 42 | 43 | |||
| 進出口管接口 | mm | DN65 | DN65 | |||
| 室外噪音 | dB(A) | 61 | 62 | |||
| 電源線路 | V/Hz | 380/50 | 380/50 | |||
| 形式 | 全封閉渦輪式 | 全封閉渦輪式 | ||||
| 壓縮機 | 數量 | 臺 | 1 | 1 | ||
| 制冷劑 | 規格 | R410A | R410A | |||
| 充水量 | Kg | 28 | 30 | |||
| 外形尺寸（長*寬*高） | mm | 2600*1500*2100 | 2380*1500*2100 | |||
| 質量 | kg | 1200 | 1026 | |||
續表
| 產品型 | KLKQ-STS/S-120/32(I)R3 | ||||
| 制冷 | 名義工況 （35℃） | 制冷量 | kW | 124 | |
| 輸入功率 | Kw/kW | 32 | |||
| COPc | kW | 3.88 | |||
| 制 熱 | 制定工況 （7℃/6℃） | 制熱量 | kW | 127 | |
| 輸入功率 | Kw/kW | 33 | |||
| COPh | kW | 3.85 | |||
| 融霜工況 （2℃/1℃） | 制熱量 | kW | 90 | ||
| 輸入功率 | kW | 32 | |||
| 名義工況 （-12℃/-14℃） | 制熱量 | kW | 88 | ||
| 輸入功率 | kW | 32 | |||
| 低溫工況 （-20℃） | 制熱量 | kW | 75 | ||
| 輸入功率 | kW | 32 | |||
| 融霜方式 | 綜合輪動除霜 | ||||
| 空氣側換熱器 | 風機 | 數量 | 個 | 4 | |
| 風量 | m3/h.個 | 12000 | |||
| 功耗 | kW/個 | 0.72 | |||
| 名義水流量 | t/h | 21 | |||
| 水側阻力損失 | kPa | 45 | |||
| 進出口管接口 | mm | DN65 | |||
| 室外噪音 | dB(A) | 62 | |||
| 電源線路 | V/Hz | 380/50 | |||
| 形式 | 全封閉渦輪式 | ||||
| 壓縮機 | 數量 | 臺 | 1 | ||
| 制冷劑 | 規格 | R410A | |||
| 充水量 | Kg | 38 | |||
| 外形尺寸（長*寬*高） | mm | 2480*1990*2460 | |||
| 質量 | kg | 2300 | |||
備注：
1. 產品執行標準：JB/T 14070-2022《地級采暖用空氣源熱水機組》；
2. 測試條件：
制冷：名義工況：出水溫度7℃，干球溫度35℃
制熱：測試工況：出水溫度35℃，干球/濕球溫度7℃/6℃；出水溫度35℃，干球/濕球溫度2℃/1℃；
名義工況：出水溫度35℃，干球/濕球溫度-2℃/-3℃；出水溫度35℃，干球/濕球溫度-7℃/-8℃；
3. 機組性能參數詳見機組銘牌，規格參數若有變更，請以產品銘牌為準；
4. 機組外形、接管尺寸、性能參數以實際到貨為準。
:
